Котлы Валдай 75-200 кВт

Производство "Общемаш" сертифицировано по стандартам ISO

Котлы "Валдай" производства ООО "Общемаш" имеют сертификат ЕАС

Краткая инструкция по работе с пеллетными горелками РВ (смотреть)

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ВАЛДАЙ 75-200МА

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ГОРЕЛОК РВ

Котлы "Валдай" предназначены для теплоснабжения (отопления) индивидуальных жилых домов, зданий коммунально-бытового назначения, оборудованных системой водяного отопления.

Пеллетные котлы "Валдай" имеют уникальный водотрубный теплообменник, проектируемый изначально для использования пеллет и отвечающий следующим требованиям:

  • легкость очистки,
  • минимальные отложения золы на поверхностях теплообменника,
  • высокий КПД – при работе на дровах 76%, при работе на пеллетах 90%,
  • удобство эксплуатации.

Котлы "Валдай" серии МА имеют в дополнение к возможностям блока управления котла Валдай М,  встроенные модули управления GSM/WiFi для дистанционного доступа.

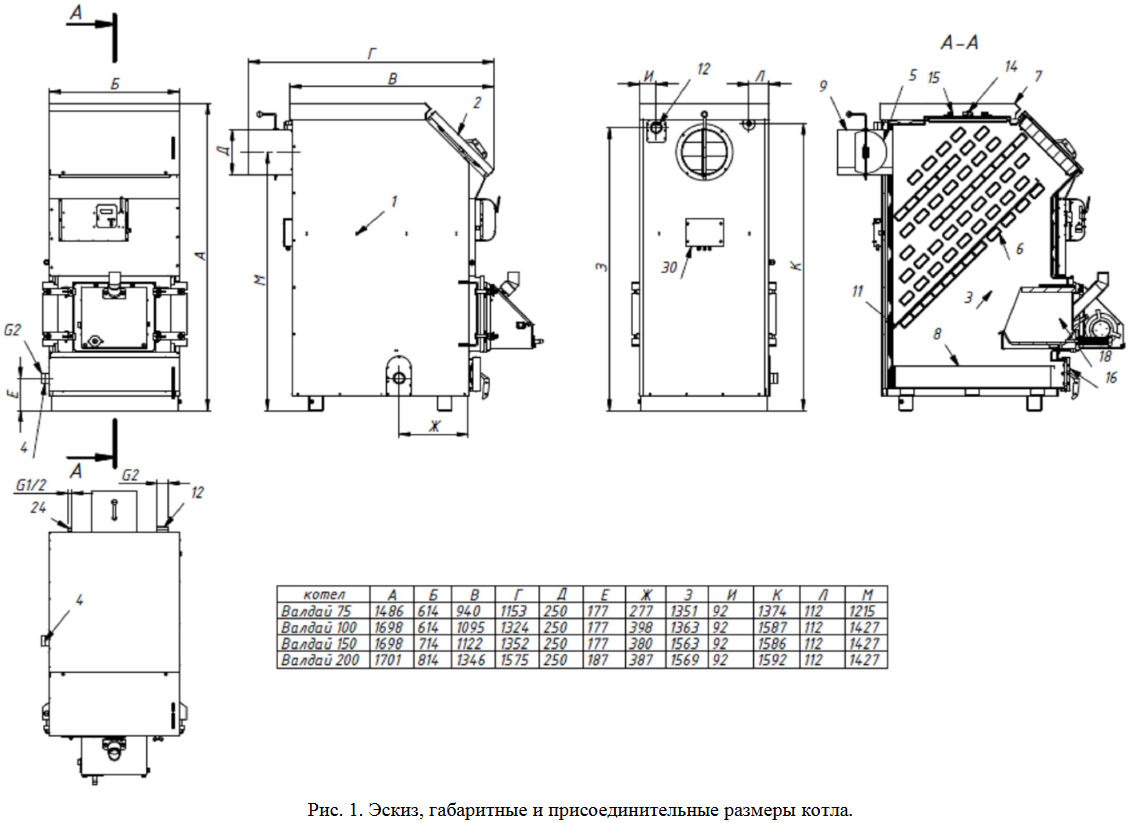

Рис. 1. Эскиз, габаритные и присоединительные размеры котла Валдай-150М.

1 – кожух котла; 2 – дверь котла верхняя; 3 – топочная камера; 4 – патрубок подачи воды в ко-тел из системы отопления; 5 – шибер дымовой трубы; 6 – конвективная часть теплообменника; 7 – съёмная декоративная крышка облицовки котла; 8 – зольный ящик; 9 –  дымовая труба; 10 – патрубок подачи воды в котел из системы отопления 2; 11 – заслонка теплообменника; 12 – патрубок подачи воды в систему отопления из котла; 13 – патрубок подачи воды в систему ото-пления из котла 2; 14 – прижим крышки ревизии; 15 – крышка ревизии; 16 – крышка топочной камеры задняя; 17- гайка «барашек » М16 (4 шт.); 18- горелка пеллетная; 19- бункер для пеллет; 20- блок управления горелкой; 21- шнековый податчик пеллет из бункера в горелку; 22- шланг подачи пеллет от податчика в горелку; 23- ручки для демонтажа крышки ревизии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛОВ "ВАЛДАЙ 75…200"

Наименование параметра

Валдай-75МА

Валдай-100МА

Валдай-150МА

Валдай 200МА

Вид используемого топлива:



древесные пеллеты,  из лузги подсолнечника, из костры льна

Номинальная тепловая мощность, кВт

75

100

150

200

Диапазон регулирования мощности, кВт

20-75

20-100

30-150

40-200

КПД, %, не менее

90

Рекомендуемый тип теплоносителя

Вода 1

Рекомендуемый расход воды, м3/час

6

9

13

17

Потери давления, атм

0,02

0,02

0,09

0,15

Объем воды в теплообменнике аппарата, л

120

150

185

320

Максимальное допустимое рабочее давление, бар

2

Требуемое разрежение за котлом, Па

20

30

Размер патрубков подключения, «резьба»

G2 ̎

Требуемый диаметр дымохода, мм

250

Масса, не более, кг

505

680

730

960

Назначенный срок службы

Не менее 15 лет

Тип пеллетной горелки

РВ20/100МА

РВ30/
150МА

РВ40/
200МА

            1Возможность использования иных теплоносителей устанавливает предприятие-изготовитель теплоносителя. Основное  требование: теплоноситель не должен вызывать коррозию сталей ст.3, ст.20 и сталей 09Г2С и не должен вызывать смолистые и иные отложения в жидкостном тракте теплообменника котла.

КОМПЛЕКТ ПОСТАВКИ

котел

1 шт.,

горелка пеллетная

1 шт.,

- совок, скребок

1 комплект,

- ящик для золы (на днище котла)

1 шт.,

- руководство по эксплуатации и технический паспорт на котел

1 шт.
