Горелки РВ 20-200 с пневматической очисткой камеры сгорания

Наше производство сертифицировано по стандартам ISO

Краткая инструкция по работе с пеллетными горелками РВ (смотреть)

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ГОРЕЛОК РВ 20/100, 30/150, 40/200

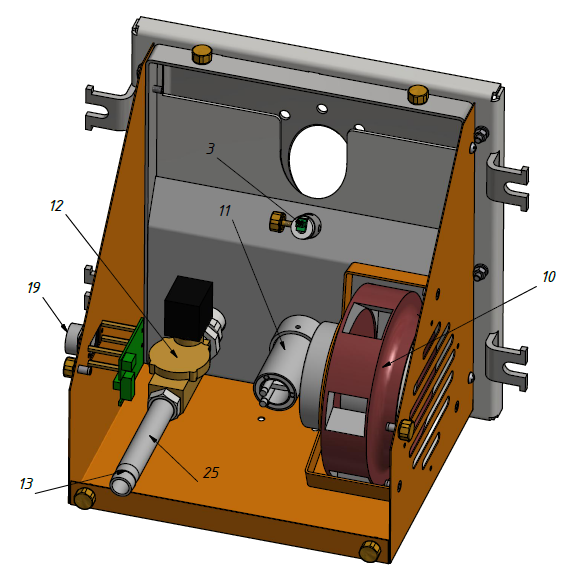

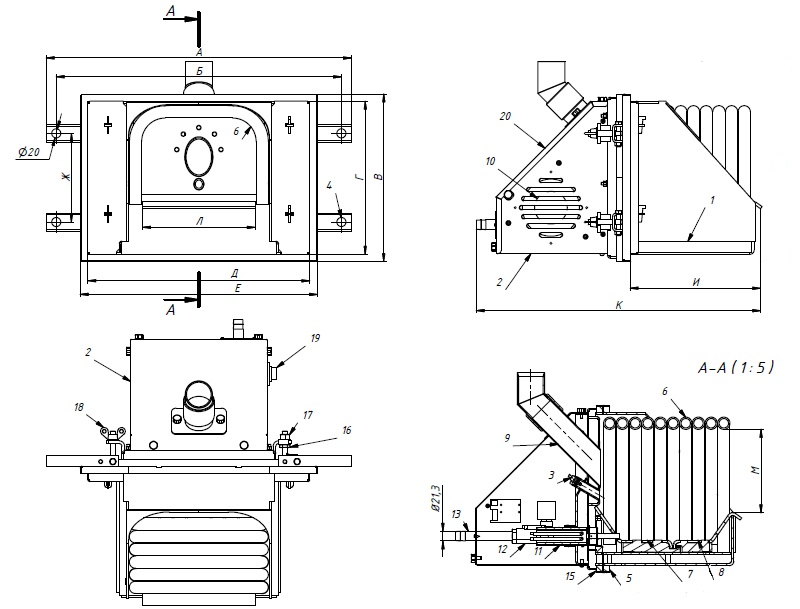

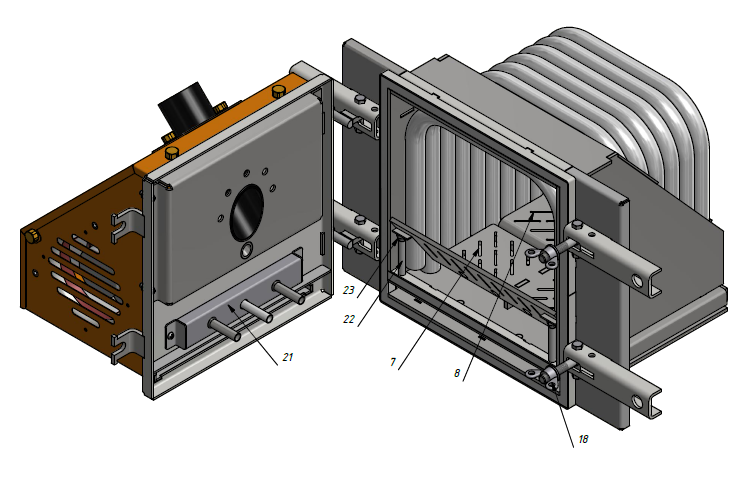

1 - ковш, 2 корпус, 3- колосник, 4 - крепежные пазы, 5 - шнур, 6 - штуцео подвода воды, 7 - штуцер отвода воды, 8 подающий патрубок, 9 - стопор, 10 - вентилятор, 11 - устройство поджига, 12 - клапан, 13 - штуцер сжатого воздуха, 14 визирная труба, 15 - шнур, 16-17 - гайки, 18 - барашек, 19 - разъем, 20 - крышка корпуса.

Блок управления пеллетной горелкой обеспечивает:

  • поддержание температуры воды на входе в котел
  • поддержание температуры воздуха в помещении с сигналом от внешнего датчика-реле температуры;
  • работу по недельному графику;
  • работу с переходом на электрокотел;
  • работу котла в режиме старт-стоп;
  • работу котла на дровах;
  • управление циркуляционным насосом системы отопления;
  • управление с помощью СМС и запрос информации о состоянии при помощи звонка на сотовый номер сим-карты в блоке управления
  • управление основными настройками через Wi-Fi;
  • защита котла от перегрева по датчику температуры на выходе из котла.

Гарантия на горелки составляет 36 месяцев со дня продажи.

Комплект поставки

  • горелка пеллетная – 1 шт.,
  • бункер для пеллет – 1 шт.,
  • шнековый податчик – 1 шт.,
  • блок управления с модулями GSM/Wi-Fi – 1 шт.,
  • датчик температуры – 2 шт.,
  • комплект проводов – 1 к-кт,
  • установочный фланец – 1шт.
  • система пневматической очистки*:
    - трубопровод подвода сжатого воздуха;
    - электромагнитный клапан;
  • гибкий трубопровод для подачи пеллет из бункера в горелку (1м) – 1 шт.,
  • теплоизолирующая муфта – 2 шт.,
  • пластиковые хомуты – 8 шт.
  • комплект крепежа горелки – 1 комплект,
  • руководство по эксплуатации – 1 шт.
    * для работы системы необходим компрессор с давлением подачи воздуха не менее 6 атм, снабженный редуктором давления

Технические характеристики

Параметр

Тип горелки

РВ20/100М РВ20/100МА

РВ30/150М РВ30/150МА

РВ40/200М РВ40/200МА

Тепловая мощность

(регулируемая), кВт

20…100

30…150

40…200

Вид топлива

Гранулы (пеллеты) ø 6…8 мм: древесные, из лузги подсолнечника, из костры льна

Напряжение  питания, В

220

Потребляемая электрическая мощность

на режиме розжига – не более 600 Вт,

на рабочем режиме – не более 100 Вт

Габариты горелки ВхШхД, мм

370х672х631

422х770х723

422х870х724

Вес горелки, кг

46

65

66

Габариты бункера в сборе с блоком управления и податчиком пеллет ШхДхВ, мм

907х1574х1662

Вес бункера в сборе с блоком управления и податчиком пеллет, кг

70

Емкость бункера, л

600
